CAMPBELL - STOKES RECORDER

apa sih itu Campbell - Stokes recorder?

Campbell Stokes merupakan salah satu jenis alat untuk mengukur lamanya penyinaran matahari atau biasa kita sebut Sunshine duration. Ditemukan oleh John Francis Campbell pada tahun 1853 dan dimodifikasi oleh Sir George Gabriel Stokes pada tahun 1879. Campbell ada beberapa jenis lainnya yaitu tipe Yordan, Marvin, serta Foster, tetapi yang paling bamyak ditemukan sekarang tipe Campbell Stolkes karena lebih teliti dan mudah.

Gambar 1.1 : campbell yang dimiliki kampus Politeknik Negeri Jember

Lama penyinaran matahari atau Sunshine duration adalah lamanya matahari bersinar sampai permukaan bumi dalam periode satu hari, diukur dalam jam. Periode satu hari lebih tepat disebut panjang hari yakni jangka waktu matahari berada diatas horizon.

Lama penyinaran ditulis dalam satuan jam sampai nilai persepuluhan, atau sering juga ditulis dalam persen terhadap panjang hari. Pembacaan lama penyinaran dilihat pada bekas pembakaran pada kertas pias Campbell Stokes.

Jadi sekarang apa sih itu kertas pias??

Gambar 1.2 : Kertas pias yang ada dikampus Politeknik Negeri Jember

Jadi kertas pias adalah kertas yang digunakan untuk merekam sinar matahari yang terbuat dari karton, Sifatnya mudah terbakar dan berwarna biru gelap sehingga dapat menyerap radiasi matahari. Kertas Pias Campbell Stokes ada 3 macam, meliputi :

1. Kertas pias lengkung panjang

2. Kertas pias lurus

3. Kertas pias lengkung pendek

Semua kertas pias ini memiliki fungsi yang sama. Tujuanya hanya untuk menyesuaikan letak kedudukan matahari. Kertas pias dapat diganti setiap hari setelah matahari terbenam. Tanggal penggunaannya harus dituliskan di balik kertas agar memudahkan pemindahan ke dalam buku pencatatan.

Biasanya sinar cerah yang cukup kuat, meninggalkan noda hangus yang tidak melubangi kertas. Ini karena disaat matahari baru terbit atau beberapa saat matahari terbenam atau di saat langit berawan tipis, dan beberapa saat setelah hujan lebat dimana kertas pias masih basah seperti contoh berikut ini

1)

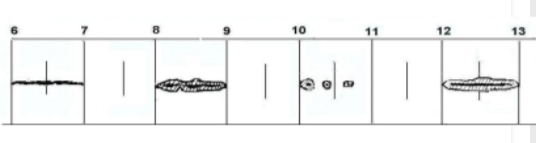

Gambar 1.3 : contoh bekas pembakaran pada kertas pias Campbell Stokes. Sumber: im-sumsel.bmkg.go.id

2)

Gambar 1.4 : contoh bekas pembakaran pada kertas pias Campbell Stokes. sumber: steemit.com

Cara kerja Campbell stokes :

1. Campbell stokes diletakkan di ruang terbuka dengan pondasi boton dibawahnya. Alat ini diletakkan diatas ketinggian 120 cm.

2. Alat ini akan menyerap sinar matahari lalu memfokuskannya pada satu titik pada kertas bias.

3. Fokus cahaya tersebut akan membakar kertas bias, efeknya tidak seperti kertas yang terbakar api akan tetapi hanya memberikan efek berlubang pada kertas.

4. Kertas bias terbakar dapat menunjukan lamanya intensitas matahari.

5. Lama intensitas matahari bisa dilihat dari skala jam yang tersedia di kertas bias.

6. Panjangnya lubang pada kertas bias di sinkronkan dengan skala jam maka kita dapat melihat berapa lama cahaya matahari bersinar.
